Layouterstellung im eigenen Haus
Der erste Schritt bei der Herstellung einer Platine ist das Leiterplatten-Layout, das direkt aus Ihren Stromlaufplänen erstellt wird. Der gesamte Herstellungsprozess einer Leiterplatte baut auf diesem Layout auf und wird wegen des komplizierten Legens der vielen Verbindungen zwischen den Pins aller Bauteile auch Leiterplatten-Entflechtung (eng. Routing) genannt. Erst mit den Fertigungsdaten, die am Ende des Layouts erzeugt werden, beginnt danach die Leiterplattenherstellung und später Bestückung. Diese werden ebenfalls hier an unserem Standort in Berlin, Kreuzberg hergestellt – alles aus einer Hand.
Auf dieser Seite finden Sie eine detaillierte Übersicht über ANDUS, unsere Möglichkeiten zur Layouterstellung, Ihre Vorteile durch unsere frühe Einbindung, unseren Ablauf beim PCB-Design, die Layoutinformationen, die wir von Ihnen zur Erstellung eines Layouts (und vorher: eines Angebots) benötigen, sowie unsere Expertise zur Entflechtung und unsere Zertifizierung, über die wir seit mehr als drei Jahrzehnten verfügen.

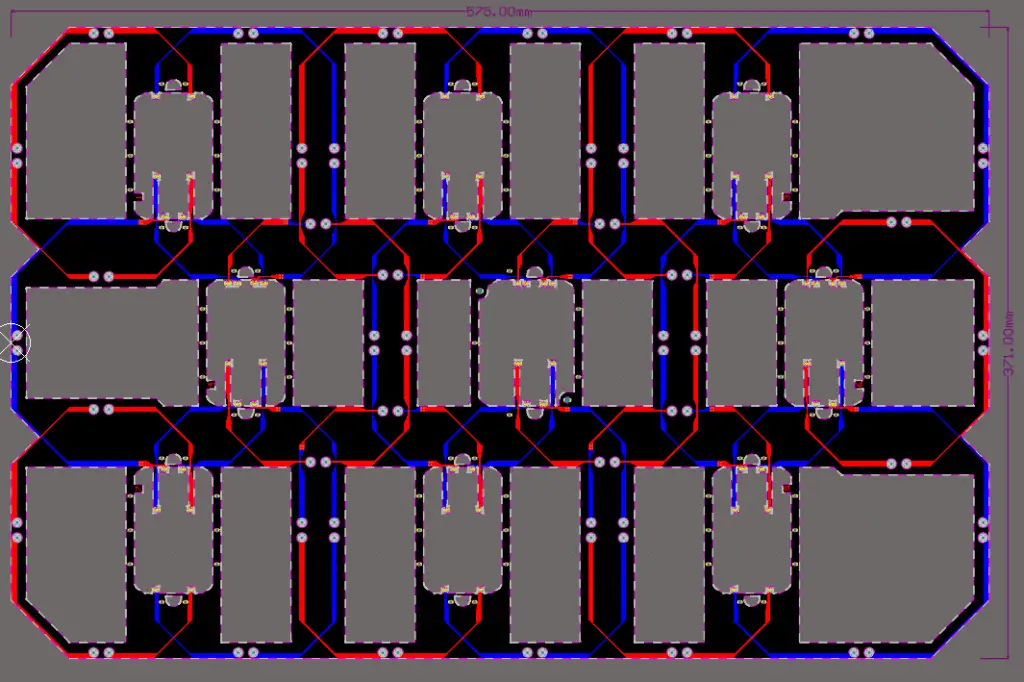

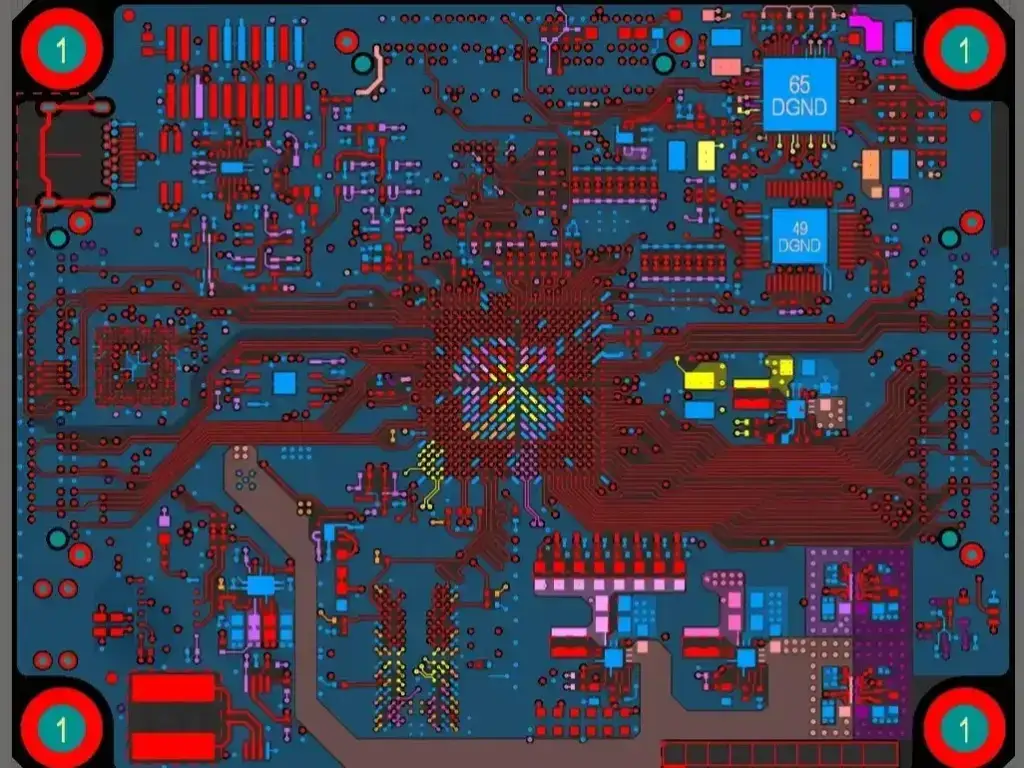

Layouts von ANDUS
Ein leistungsfähiges Leiterplatten-Layout beginnt mit der richtigen Kombination aus Wissen, Erfahrung und passenden CAD-Systemen. Bei ANDUS setzen wir auf moderne und bewährte Tools, um Ihre Anforderungen flexibel und effizient umzusetzen.
Wir erstellen Layouts am liebsten mit Altium Designer oder KiCAD. Darüber hinaus verarbeiten wir problemlos Daten aus Systemen wie Allegro, Mentor Expedition, PADS PowerPCB, Zuken CADStar, Cadence OrCAD sowie Eagle/Fusion 360. Bei Bedarf greifen wir auch auf Mentor Boardstation zurück, das weiterhin einsatzbereit ist. Für Stromlaufpläne (Schematics) arbeiten wir bevorzugt mit Altium, KiCAD und OrCAD.
Ihre Vorteile bei Layouts von ANDUS
verkürzte
Entwicklungszyklen
Umfangreiche
Expertise
Höhere
Qualität
geringere
Gesamtkosten
Unser Ablauf beim PCB-Design

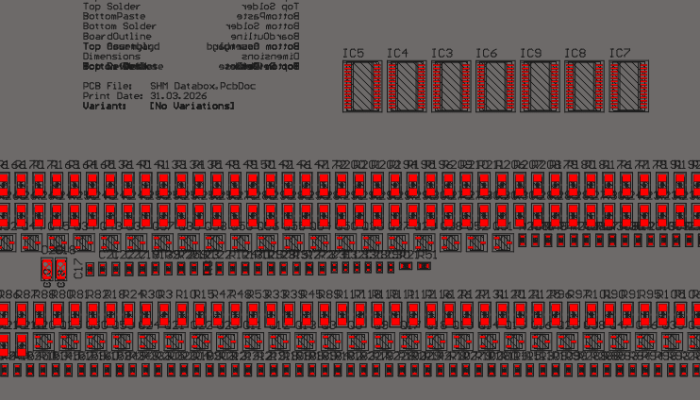

Layout-Vorbereitung
Zuerst werden die vorhandenen Daten in unsere Layout-Software eingelesen. Stromlaufplan und Bauteil-Bibliothek werden überprüft und ggf. aktualisiert:
- einlesen von Netz- und Bauteillisten
- Einrichtung von Abmessungen der Kontur, Sperrflächen und Lagenaufbau
- Überprüfung des Stromlaufplans
- Überprüfung der Bauteile in der Bibliothek
Übrigens, Stromlaufpläne sollen leicht lesbar und verständlich sein: Style Guide für Stromlaufpläne.

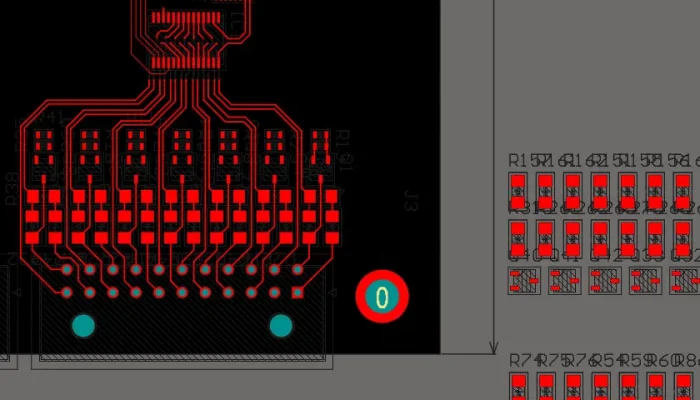

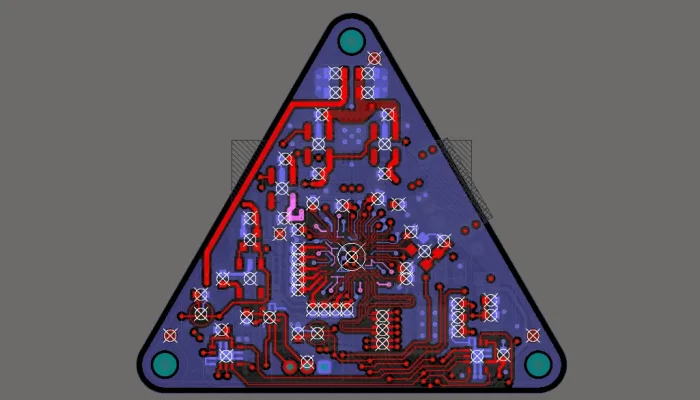

Platzierung
Wir platzieren Bauteile sowie Komponenten und beachten dabei die von Ihnen gewünschte Abmessungen, evtl. Sperrflächen und Fertigungsanforderung.
- Sperrflächen anlegen
- Bauteile in Funktionsgruppen anordnen
- fürs Routing optimieren bzw. vorbereiten
- Design for Manufacturing (DfM) berücksichtigen

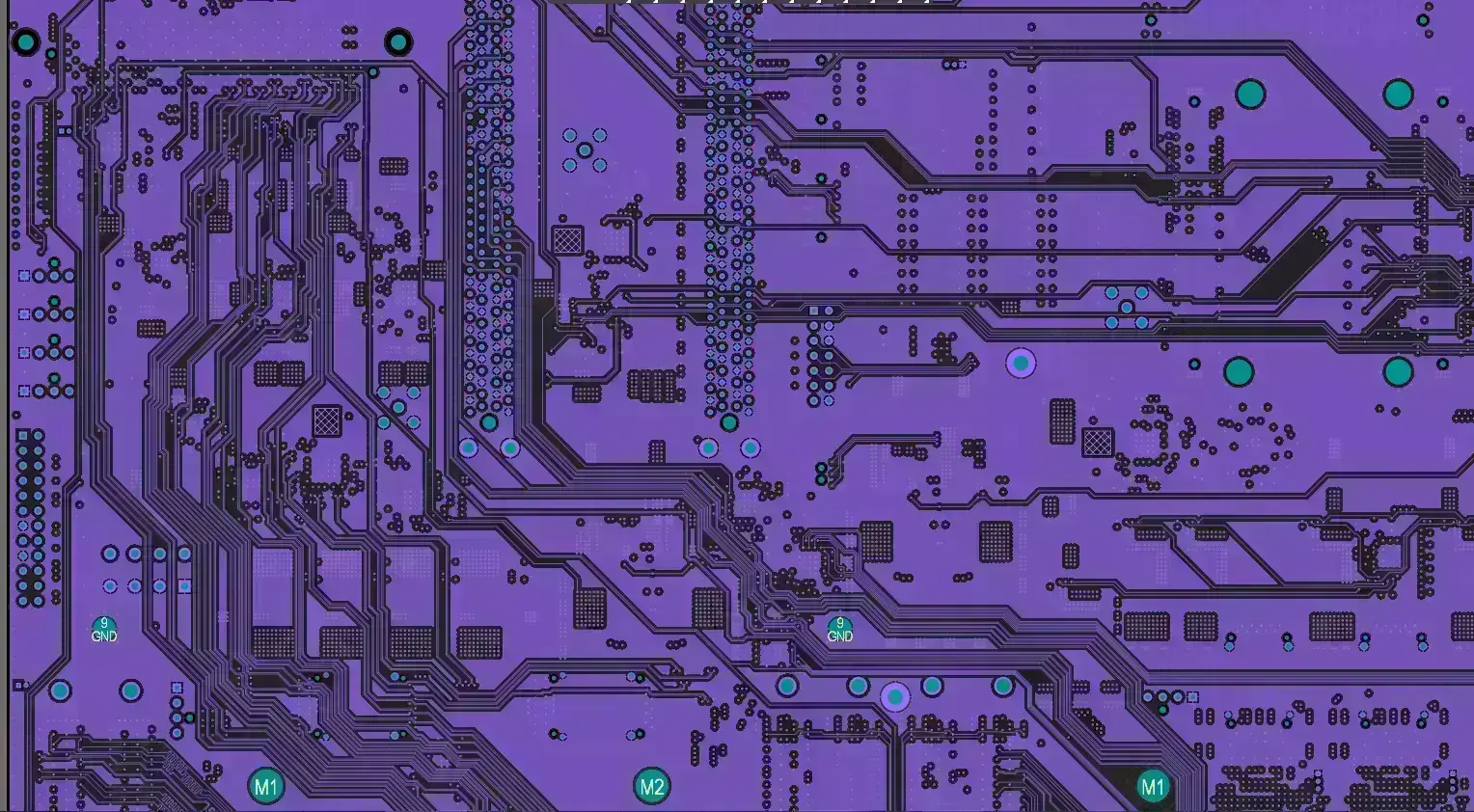

Routing

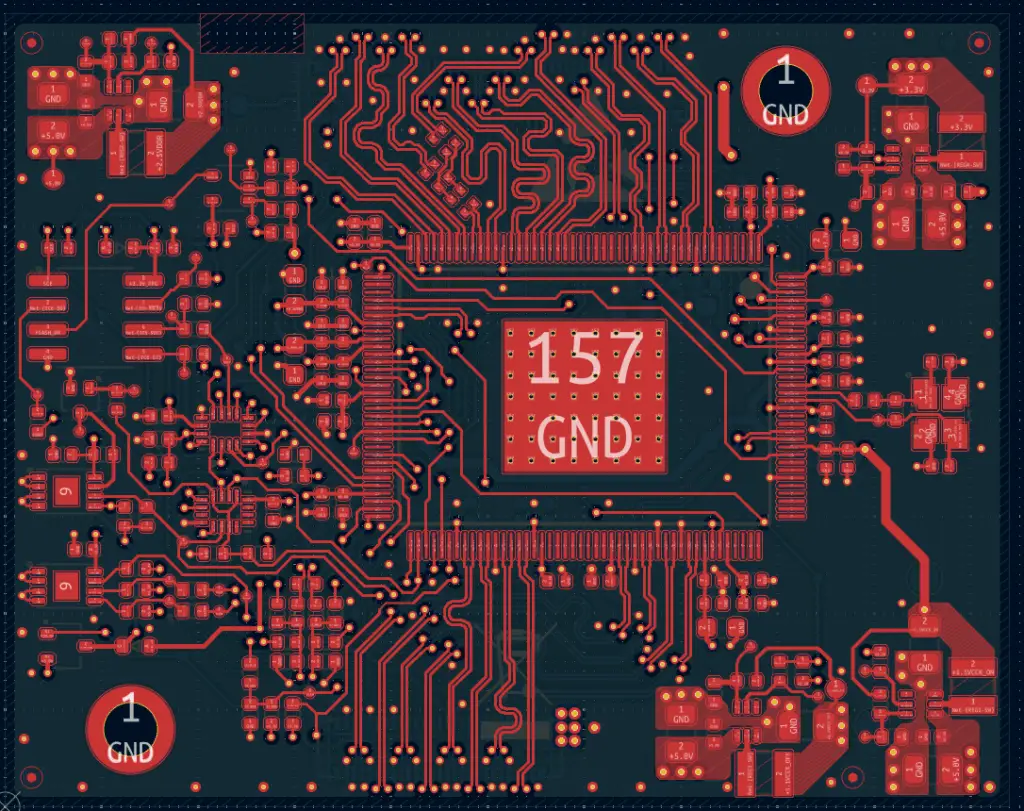

Beim Routing werden die Verbindungen zwischen den Bauteil-Pins geroutet / entflochten. Das wird mit zunehmender Anzahl der Verbindungen immer komplexer, ggf. weitet sich das Layout auf mehrere Lagen aus. Dabei wird bspw. auf Differential Pairs, Längenausgleich, Impedanzen, Interferenz zwischen Lagen und Signalen und Strombelastbarkeit geachtet.
- Längen ausgleichen
- Differential Pairs routen
- Impedanzen berechnen
- Anbindung an Powerplanes
- EMV-Verhalten beachten

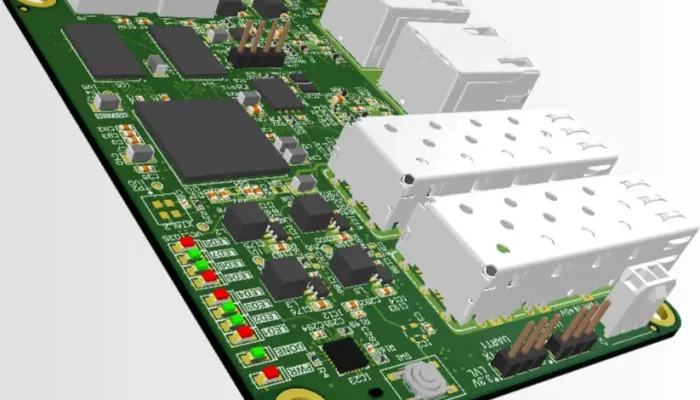

Datenausgabe
Sobald das Routen beendet wurde, liegt das finale Layout-Design vor. Nun folgt das Finetuning, interne und externe Reviews, sowie die Eingabe und Überprüfung des Bestückdrucks, der Versionsangaben u.ä. Nach Einarbeitung Ihrer letzten Änderungen aus Ihrem Review geben wir die Daten aus.
- Bohr- und Gerberdaten
- Bestückdruck

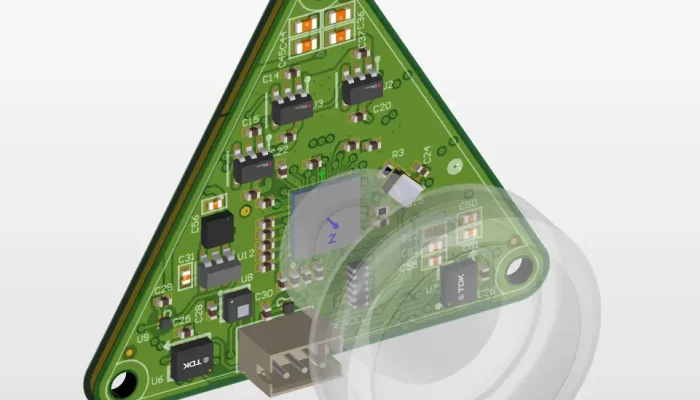

- ggf. Step-Modelle (3D)
- Dokumentation & Inbetriebnahme-Anweisungen
Was wir von Ihnen vor dem Layout brauchen
Wir erstellen Ihre Layouts mithilfe unserer EDA-Tools. Damit wir für unser Angebot an Sie unseren Aufwand richtig abschätzen können, stellen Sie uns bitte folgende unverzichtbare Informationen bei:
- Stromlaufplan (idealerweise digital)
- Netzliste
- Stückliste
- Kontur / Sperrfläche (pdf-/dxf-Format)
- ggf. Symbol-Bibliothek
- ggf. Footprint-Bibliothek
- ggf. Datenblätter für spezielle Bauteile
Übliche Zusatzdaten
In den meisten Fällen geben uns unsere Kunden auch diese Regeln für das Layout vor:
- eigene Designregeln
- gewünschter Lagenaufbau
- max. Anzahl zu verwendender Lagen
- bekannte Constraints (z.B. feste Bauteile und -positionen, Pinbelegungen, mechanische Beschränkungen etc.)
Entflechtung von Leiterplatten –
Expertise von ANDUS
Unser kompaktes Team erfahrener Ingenieure erstellt hochwertige PCB‑Layouts. Wir verfügen über umfangreiche Expertise in:
- Hochfrequenz- und HDI‑Designs
- Hochspannungs- und Leistungselektronik
- EMV‑/ESD‑gerechtem Design
- Flex‑ und Rigid‑Flex‑Designs
- Impedanzkontrollierten Leiterplatten
- Multi‑Board‑Architekturen
- Kostenoptimierung für Bauteile und Fertigung
- Kriech- und Luftstrecken‑Auslegung
Wir übernehmen schnell, kompetent und zuverlässig das Layout Ihrer Leiterplatten, z.B. auch in diesen Situationen:
- Keine Daten alter Projekte mehr? Reverse Engineering bestehender Platinen
- Wie teste ich meine Leiterplatten? Adapterbau: Kundenspezifische Adapter entwickeln für Tests & Inbetriebnahme
- Wir wollen unsere Layoutsoftware wechseln! Konvertierungen von anderen EDA-Tools hinein in Altium oder KiCAD
Qualitätsmanagement seit 1995
Unser Qualitätsmanagement ist Grundlage unserer zuverlässigen und präzisen Leiterplattenfertigung. Durch kontinuierliche Optimierung unserer Prozesse und modernste Prüftechnologien stellen wir sicher, dass alle Produkte höchsten Anforderungen an Leiterplattenqualität, Prozesssicherheit und Zuverlässigkeit entsprechen.
Wir verfügen über zahlreiche Zertifikate, die die Wirksamkeit unseres Qualitätsmanagements belegen – darunter die ISO 9001, nach der wir bereits seit 1995 zertifiziert sind. Diese Erfahrung macht uns zu einem verlässlichen Partner für Serienproduktion und Prototypen.
Mit über 50 Jahren Expertise und einem konsequent gelebten Qualitätsanspruch garantieren wir sichere, stabile und reproduzierbare Ergebnisse – von der ersten Idee bis zu Leiterplatten in reproduzierbarer Serienqualität. Alles aus einer Hand!
