Flexible Leiterplatten

Flexible Leiterplatten sind ideal zur Bewältigung komplexer geometrischer Aufgabenstellungen und bieten hohe konstruktive Freiräume für die tägliche Ingenieurarbeit. Geringer Platzbedarf, niedriges Gewicht und Reduzierung der Systemkosten durch Einsparung von Kabeln und Steckverbindern in der Gerätemontage sind nur einige der Vorteile flexibler Leiterplatten.

Fertigungsmöglichkeiten

Bei Andus Electronic bieten wir Ihnen qualitativ hochwertige Leiterplatten und Service aus einer Hand an. Sie können uns Ihre Daten schicken und erhalten direkt ein unverbindliches Angebot! Durch unsere über 50-Jährige Erfahrung in der Leiterplattenherstellung in Deutschland, ist es uns möglich auf alle Kundenwünsche einzugehen.
Die Tabelle zeigt Ihnen eine Auswahl an Möglichkeiten mit den verschiedenen Materialien, Technologien und Toleranzen die wir bereitstellen. Natürlich gehen wir immer auf Ihre speziellen Wünsche ein, kontaktieren Sie uns einfach!

Maximale Maße
470 x 575mm, Langflex bis 20 Meter x 245mm
Lagenanzahl
1 - 14 Lagen
Mengen
Prototypen bis Serien
Toleranzen
+/- 0.1mm
Minimaler Bohrdurchmesser
0,1mm
Kupferdicke
9µm - 105µm
Terminoption
5 - 15 Arbeitstage
Oberflächen
Chem. Ni/Au , HAL bleifrei , HAL SnPb, Chem. Silber , Galvanisch Ni/Au, chem. Zinn

Eine vollständige Liste unserer Flex-Leiterplattenherstellungsmöglichkeiten können Sie unserem Leistungsspektrum entnehmen

Einsatzmöglichkeiten

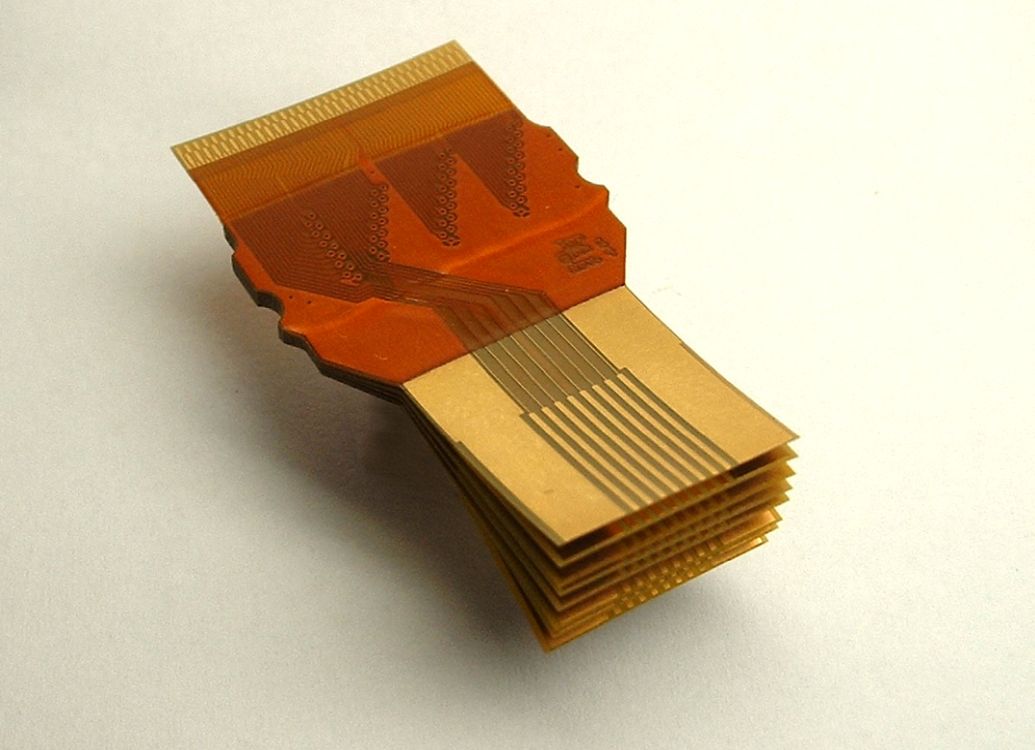

Wir sind Ihr idealer Partner sowohl für eine einseitige flexible Leiterplatte, z. B. mit speziellem, vom Standard abweichendem Material, als auch für große, hochkomplexe aufgefächerten Flex-Multilayer.

Projekte bei denen wir unsere Kunden in den letzten 50 Jahren unterstützten waren Beispielsweise:

  • Signaldurchführung durch eine Ultrahochvakuum-Anlage
  • Miniaturisierter Präzisions-Drehgeber mit optischer Messwerterfassung und Datenkonditionierung

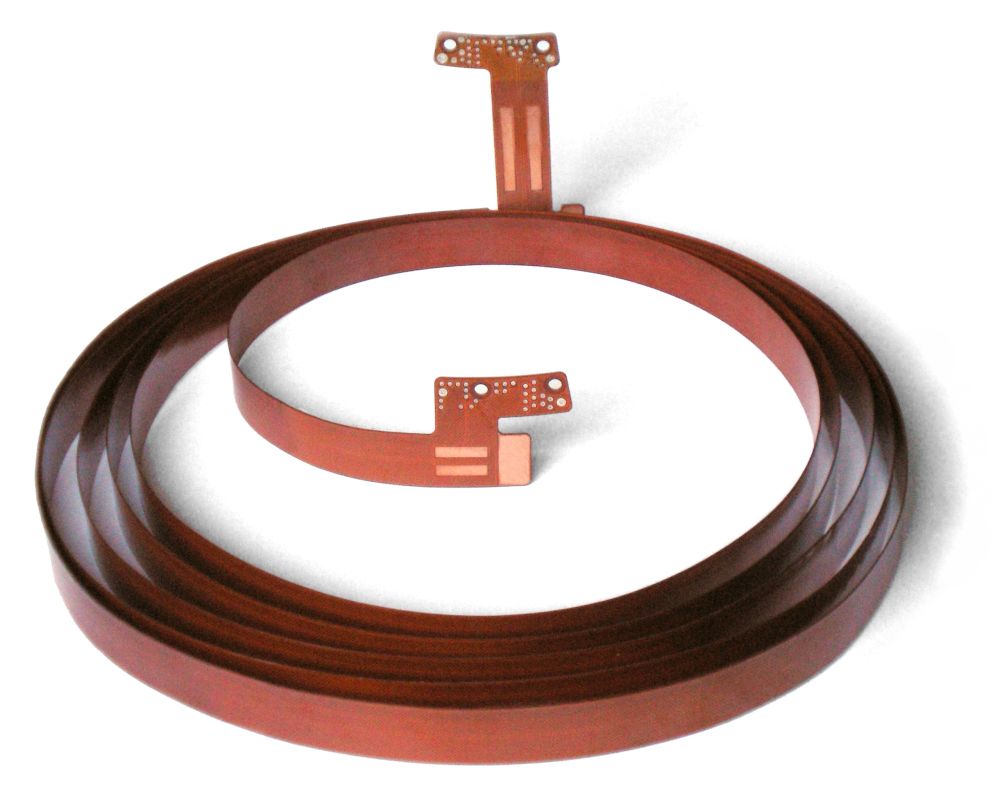

  • Ultralang-Flex Leiterplatte für den Marsrover

Qualitätssicherung

Bei ANDUS Electronic erhalten Sie Leiterplatten in bester Industriequalität natürlich direkt vom Leiterplatten-Hersteller.

ANDUS fertigt alle Leiterplatten nach den Abnahmekriterien der Norm IPC-A-600 standardmäßig in der

IPC Klasse 2  =  Elektronik mit erhöhten Zuverlässigkeitsanforderungen
Für Anwendungen in der Medizintechnik, der Luft- und Raumfahrt, der Militärtechnik oder ähnlichen Branchen mit lebenswichtigen oder sicherheitsrelevanten
elektronischen Baugruppen fertigen wir auch gemäß der

IPC Klasse 3  =  Elektronik mit hohen Anforderungen an die Zuverlässigkeit, z. B. sicherheitsrelevante
Systeme, auch unter harschen Umgebungsbedingungen

Dazu führen wir folgende Tests durch:

–  Lötbarkeit
  Wärmestress (Lötschocktest)
  Temperaturwechselbelastung
  Delaminationstest
  Klimatische Beständigkeit/E-Korrosion
  Ionische Kontaminierung
–  IPC-Teststreifen

Wir bieten ihnen gerne auch weitere Maßnahmen zur Qualitätssicherung auf Anfrage an, dazu zählen:

–  E-Test bis 500V
 –  Schliffanalysen
  Fehlergutachten
